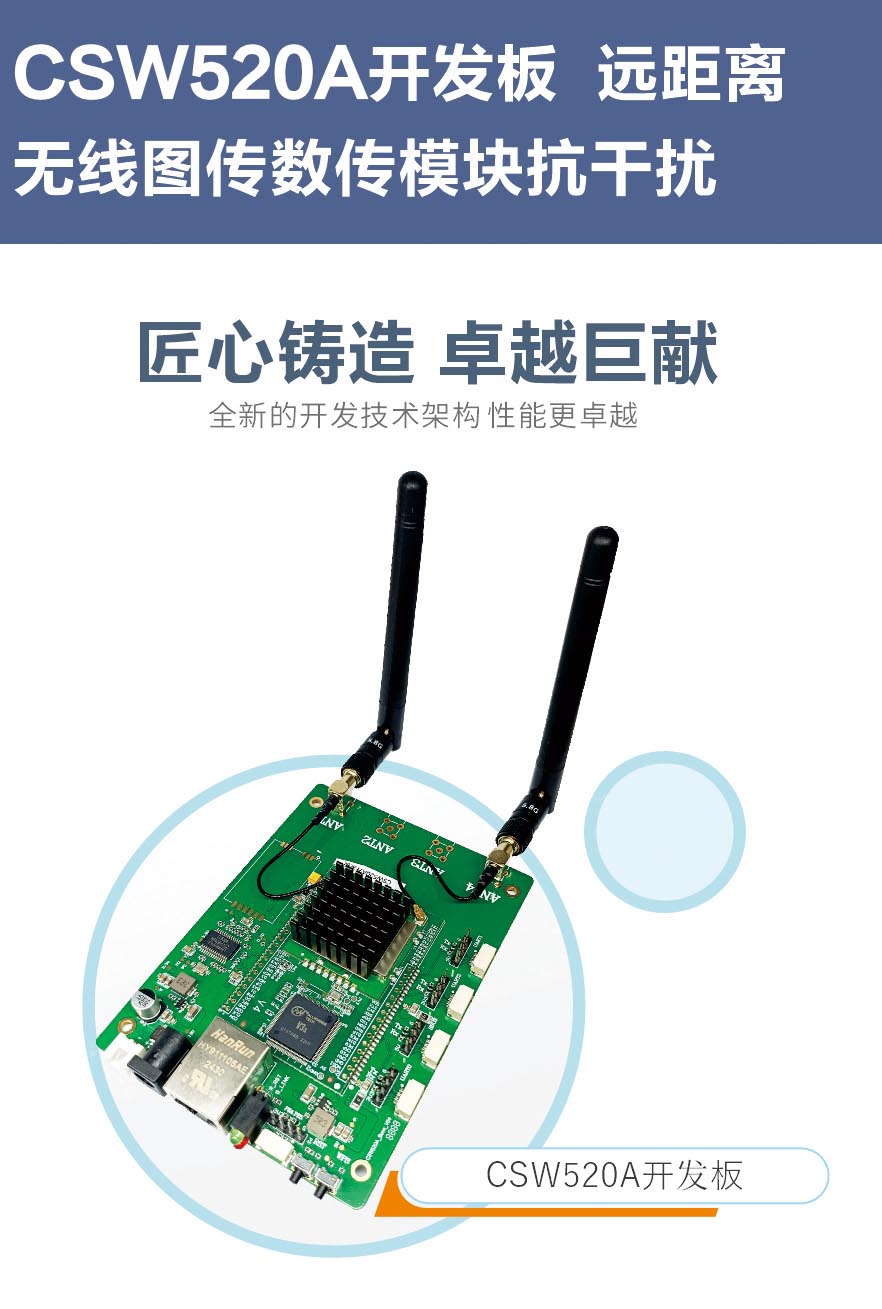

16KM無人機遠距離無線數遙圖傳開發板CSW520A通信模塊mesh自組網

接口類型：UART,網口,sbus

工作頻率：5.1~5.8GHz

發射功率：30dBm(雙路) 27dBm(單路)

通信距離：16km(地對空)，定向30km

產品重量：70g(開發板)，14.5g(模塊)

組網方式：mesh(16個)，中繼，點對點，點對多

產品優勢：開發板主要用于試測，產品支持圖傳，遙傳和數傳。距離遠，速率高可達100Mbps；低延時，RTT往返延時低至2ms；全雙工高速傳輸的無線模塊。抗干擾，5.1~5.8GHz寬頻率工作范圍，支持頻點無縫實時切換，有效面對干擾；使用簡單，一鍵配對，內嵌網頁；地對空16KM全向

云望物聯主營無人機遠距離無線數字圖傳開發板16KM無線通信模塊CSW520A、15公里遠距離無線通信模組、MESH圖傳無線傳輸模塊等，歡迎隨時咨詢




16KM遠距離無線通信模塊數字視頻傳輸模組



16KM遠距離無線通信模塊數字視頻傳輸模組

1.距離遠，全向無線傳輸距離最遠可達16KM

2.高功率，27dBm

3一對多，多路視頻傳輸同時不卡頓

4.低延時，RTT往返延時低至2ms

5.支持中繼，可以中繼傳輸，覆蓋信號無死角

6.大帶寬，實測數據可達100Mbps

7.抗干擾，5.1~5.8GHz寬頻率工作范圍，支持頻點無縫實時切換，有效面對干擾

8.使用簡單，一鍵配對，內嵌網頁

9.支持MESH自組網,最多可達16個

10.支持以太網，串口透傳，串口轉網絡，SBUS等多接口

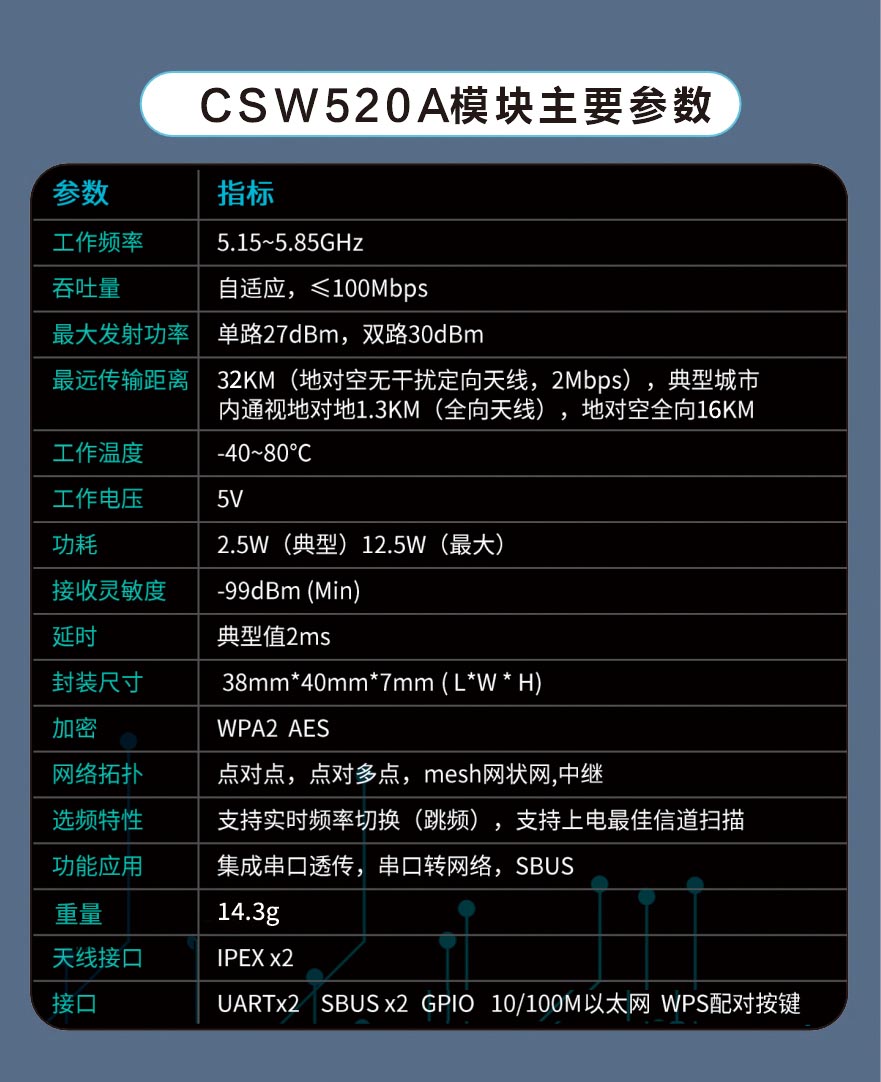

遠傳輸距離	CSW520A：>16KM（空曠無干擾） 30KM(地對空無干擾定向天線，2Mbps)，典型城市內通視地對地1.3KM(全向天線)，地對空全向16KM
吞吐量	自適應，1~100Mbps
網絡拓撲	點對點，點對多點，可支持組網，中繼
接收靈敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
傳輸技術	OFDM LR-WiFi
FEC	LDPC
頻段	2400~2502MHz5.15~5.85GHz
發射功率	單路27dBm，雙路30dBm
加密	WPA2 AES
工作溫度范圍	-25~80℃
功耗	2.5W( (典型) 12.5W(最大)
尺寸	38mm40mm7mm(LWH)

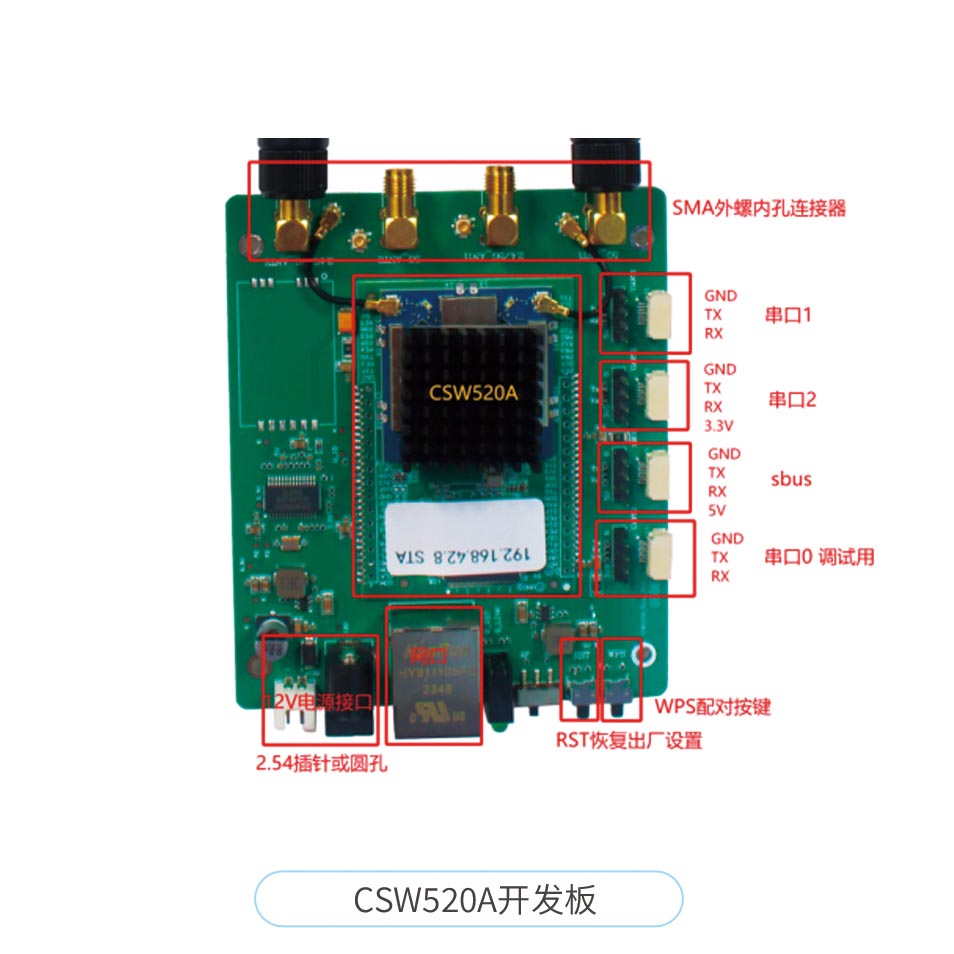

數據接口	SBUSx1，UARTx2(支持透傳） GPIO 10/100M以太網WPS配對按鍵
重量	14.3g
功能應用	集成串口透傳，串口轉網絡，SBUS
選頻特性	支持實時頻率切換(跳頻)，支持上電最佳信道掃描
延時	典型值2ms

從技術角度看，Mesh 組網是 “一種由多個節點構成的 peer-to-peer（對等）網絡架構”，其中：

節點（Node）：網絡中的每臺設備（如 Mesh 模塊）都可成為節點，分為 “網關節點”（負責接入外網，如 Mesh 模塊）和 “中繼節點”（僅負責轉發信號，如 Mesh 模塊、帶 Mesh開發板）；
自組織與自愈：節點通電后會自動發現周圍其他節點，無需人工配置即可形成網絡；若某節點故障（如斷電、離線），其他節點會自動重新規劃通信路徑，確保網絡不中斷（類似 “此路不通就繞路”）；
多跳通信：設備無需直接連接網關，可通過 1 個或多個中繼節點 “間接聯網”（如遠程無人機→遠程設備→網關），大幅擴展覆蓋范圍。

網絡自愈合：網絡節點可以隨時運動、加入或者退出

自組織網絡: 無需依賴任何的網絡設施，自動組成一個網絡

適用復雜環境：具有遠距離、高帶寬、低時延、自動跳頻,頻段靈活、適應性強等特點

網絡拓撲結構可變：可在線狀、星型.網狀等拓撲結構間切換，也可多種拓撲結構共存

在網用戶：最多可支持16個用戶同時在網?任意節點間可通訊

智能路由選擇: 網絡自動根據收發數據量大小.信道環境重量等因素?自動切換路由。支持多跳路由，最多可達16跳。

簡單說，Mesh 組網就像 “多人傳球”：要把球（數據）傳給遠處的人（接收端），不需要直接扔（直接連接收端），可以通過身邊的人（中繼節點）一次次傳遞，且如果某個人無法傳球（節點故障），會自動找另一個人傳遞，確保球能到達終點。

遠傳輸距離	CSW520A：>12KM（空曠無干擾） 30KM(地對空無干擾定向天線，2Mbps)，典型城市內通視地對地1.3KM(全向天線)，地對空全向16KM
吞吐量	自適應，1~100Mbps
網絡拓撲	點對點，點對多點，可支持組網，中繼
接收靈敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
傳輸技術	OFDM LR-WiFi
FEC	LDPC
頻段	2400~2502MHz5.15~5.85GHz
發射功率	單路27dBm，雙路30dBm
加密	WPA2 AES
工作溫度范圍	-25~80℃
功耗	2.5W( (典型) 12.5W(最大)
尺寸	38mm40mm7mm(LWH)
數據接口	SBUSx1，UARTx2(支持透傳） GPIO 10/100M以太網WPS配對按鍵
重量	14.3g
功能應用	集成串口透傳，串口轉網絡，SBUS
選頻特性	支持實時頻率切換(跳頻)，支持上電最佳信道掃描
延時	典型值2ms
